工程名稱:桐梓一中運動場鋼膜結構球場雨棚
桐梓一中運動場鋼膜結構球場雨棚工程是政府專項撥款項目,膜結構工程麵積2850平米,兩個標準籃球場和四個標準羽毛球場以及相關觀賽區域被納入膜結構的遮蓋之下。此工程全部采用進口白色杜肯PVDF膜材,具有良好的透光及防紫外線性能,工程質保15年。
工程地點:貴州遵義桐梓縣第一中學
工程麵積:2850平方米
工程結構:張拉式球場膜結構
工程鋼材:Q235材質規格的無縫焊管,使用年限50年
工程膜材:德國進口PVDF杜肯環保膜材,質保15年

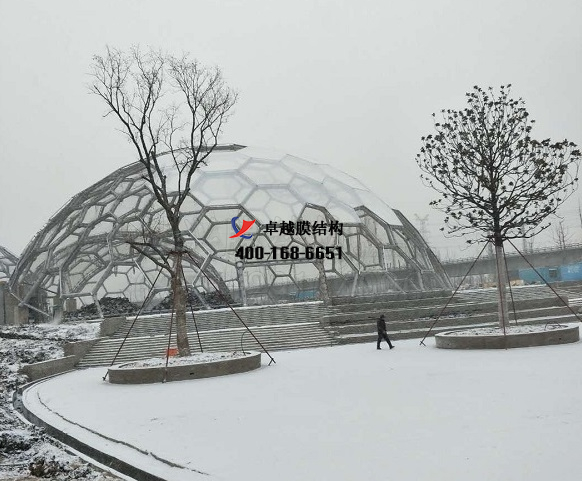

案例名稱:連雲港ETFE膜結構球形溫室
工程地點:連雲港
工程類型:大型節能環保溫室工程
案例詳情: 連雲港ETFE球形溫室是以“人與植物共生共融”為主題,融合高科技手段建設而成的一個集科研教育、科普展示及商業餐飲為一體的綠色溫室展館。
球形溫室展館由三個充滿未來色彩的巨大蜂巢式穹頂半球建築相扣而成,占地規模5100平方米。高度最高22米,球最長的寬度為60米。
整個屋麵由298個形狀相似、大小相近的五邊形、六邊形的三層ETFE氣枕膜組成。整個屋麵的氣枕單元排列錯落有致,整個屋麵結構分布均勻、受力合理且具有較強的藝術感。
項目難點:單層網殼跨度大。不規則的單層網殼結構,為了追求簡潔的造型效果,采用單層網殼結構,最大跨度達60米,最大拱高22米;球麵上進行氣枕單元的分布與控製,氣枕膜要保證良好的視覺效果和受力特點,要保證將每個氣枕單元的麵積控製在特定的範圍之內,而且形狀須為六邊形或者五邊形,在特定的球麵內實現並非易事;室內空氣對流與空氣質量的控製,由於此建築為展館,要保證後期運營過程中遊客的舒適感,必須實現空氣對流,保證封閉的空間內長期有足夠的新鮮空氣

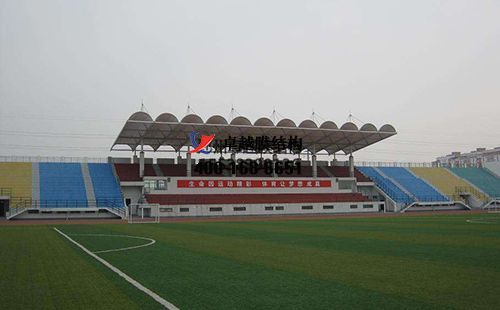

甘南州中等職業學校運動場主席台膜結構案例詳情
工程名稱: 甘南州中等職業學校運動場主席台膜結構工程
工程地點:甘南州中等職業學校;
工程麵積:550平方米;
工程結構:骨架式;
工程鋼材:Q235材質規格的高頻焊管,使用年限50年;
工程膜材:進口pvdf膜材質保書15年。
超短工期:20天
